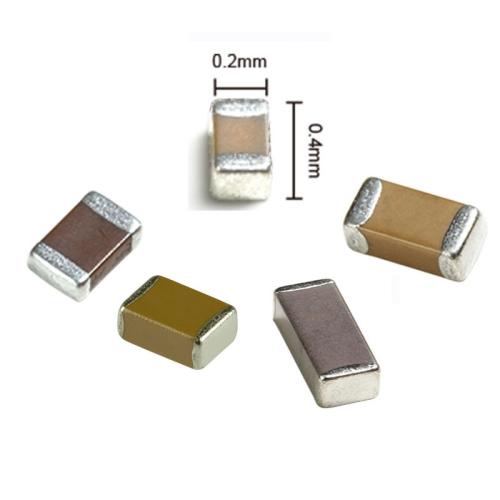

淺談貼片電容耐壓值怎么看?又是如何測試的，貼片電容全稱為：多層(積層，疊層)片式陶瓷電容器，也稱為貼片電容，片容。貼片電容的材料常規分為三種：NPO,X7R,Y5V;NPO 材質電性能最穩定，幾乎不隨溫度，電壓和時間的變化而變化，適用于低損耗，穩定性要求要的高頻電路。那么下面我們來看看貼片電容的耐壓值怎么看，如何測試。

　　貼片電容：可分為無極性和有極性兩類

　　無極性電容下述兩類封裝最為常見，即0805、0603;而有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多。

　　根據其耐壓不同，貼片電容又可分為A、B、C、D 四個系列；

　　具體分類如下：類型封裝形式耐壓

　　A：3216 10V

　　B：3528 16V

　　C：6032 25V

　　D：7343 35V

　　貼片電容的耐壓是如何測試的呢?

　　1、常規貼片電容耐壓與額定電壓的關系：

　　Ⅰ類電容耐壓值:300%額定電壓;

　　Ⅱ類電容電容:250%額定電壓。

　　例如一個常規用途1206、0805、0603、0402等不同規格的10pF、50V、C0G貼片電容的耐壓均是其標稱額定電壓的3倍，也就是150V，與規格尺寸無關。而一款10nF 50V X7R材質MLCC的耐壓是125V。

　　(注意以上數據的測試方法。1、其測試條件為時間：1～5 秒;2、充/放電電流：不應超過50mA)

　　2、中高壓貼片電容耐壓與額定電壓的關系

　　100V≤Vr<500V 施加額定電壓的200%

　　500V≤Vr≤1000V 施加額定電壓的150%

　　1000V以上測試方法為測試方法：5 秒，最大電流不超過50mA

　　在2000V 以上測試條件下，要求不應有介質被擊穿或損傷。

　　通過以上說明可知，疊層陶瓷電容于鋁電解電容和鉭電容不同，不需要降額使用。

　　今天容樂電子分享的貼片電容耐壓值怎么看?又是如何測試的內容就到這里，如果需要了解更多的貼片電容可以直接與我司聯系，在確定需要的貼片電容型號后，我司可為客戶提供樣品。
