風華高科貼片電容型號命名方法，風華高科是全球第七大被動元器件生產制造企業，貼片電容是其最具競爭力的產品之一。并為國內外多家知名國際品牌做OEM加工，產品質量和穩定性都是極具競爭力的。容樂電子作為風華高科代理商之一今天為大家分享其貼片電容型號命名方法。

　　0805 CG 101 J 500 N T

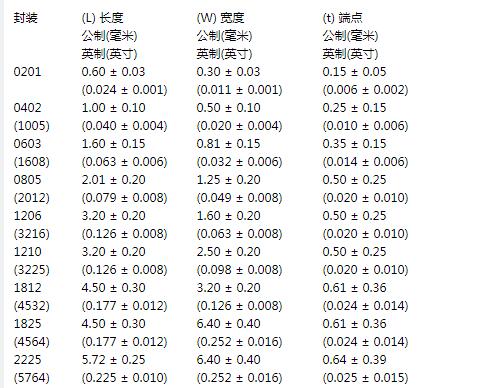

　　0805————封裝尺寸：通用型貼片電容包括四個常用的封裝：0402、0603、0805、1206;封裝形式與尺寸的對應關系見下表：

　　CG————介質種類：介質種類。由貼片電容介質及特性介紹我們貼片電容的所謂介質實際上是該電容的代表著工作溫度。介質不同工作溫度不同。風華通用型貼片電容介質有5種，分別用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。

　　101————標稱容量代號(單位：PF)： 101：標稱阻值為100pf，標稱容量采用E-24標準的三位數表示法或E-96標準四位數表示法，前兩位是有效數字(E-96四位數表示法中，前三位是有效數字)，最后一位是有效數字后零的個數。

　　J————電容值誤差精度代號： F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf)。

　　500————額定工作電壓：三位數表示法，500表示50V;501表示500V，6R3表示6.3V。

　　N————端頭電極種類：通用型貼片電容一般都是采用N(銀或銅層/鎳層/錫層三層電鍍端頭)，另外兩種團頭類型有 S(純銀端頭)、C(純銅端頭)。

　　T————表示編帶包裝。如果這個位置沒有任何標記，表示袋裝、散包裝。

　　多層片狀陶瓷電容器是在多層片狀陶瓷電容器的工藝技術、設備基礎上，通過采用特殊工藝制作的一種具有良好高壓可靠性的產品，該產品適合于表面貼裝，適合于多種直流高壓線路，可以有效的改善電子線路的性能。
