村田貼片電容命名規則

  • 編輯: 深圳容樂電子官網
  • 發表時間:2020-07-01

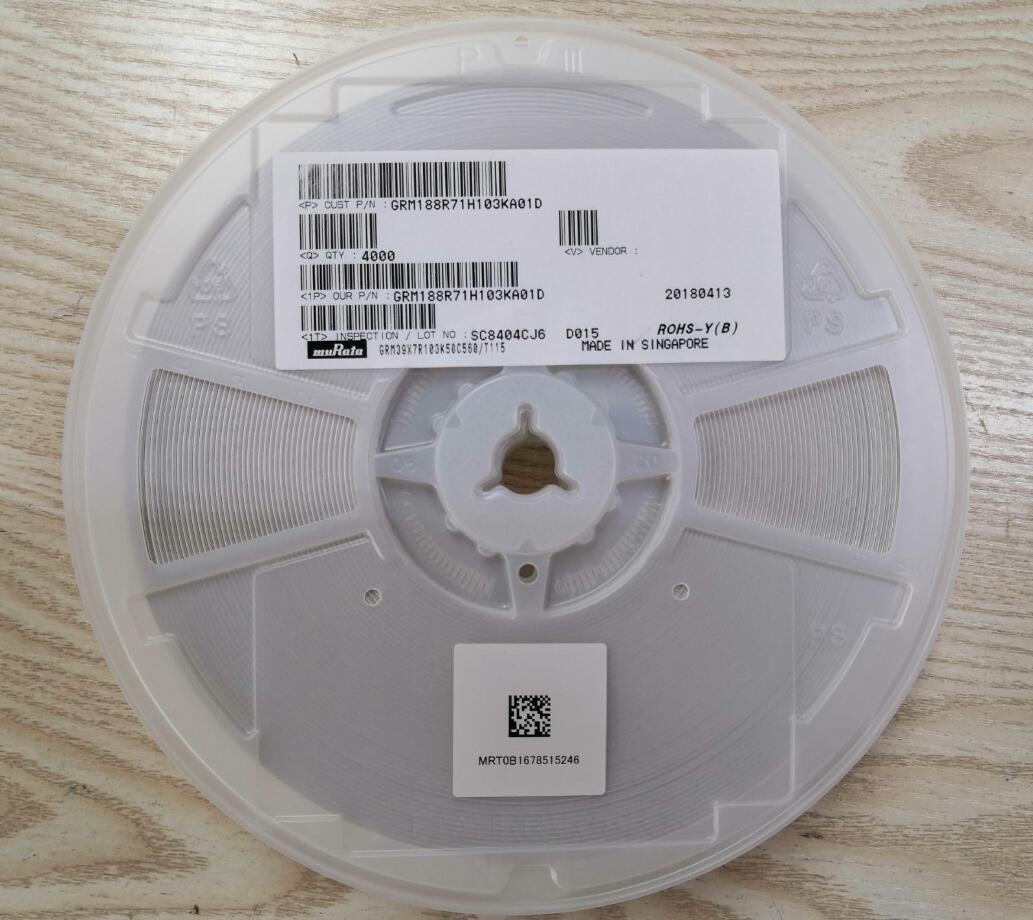

  村田貼片電容常用的為一般片狀多層陶瓷電容器,下面我們就拿 村田電容GRM188R71H103KA01D 舉例說明 ,下面就將GR M 18 8 R7 1H 103 K A01 D型號分成10個部分進行說明:


  ①GR,②M ,③18 ,④8,⑤R7,⑥1H ,⑦103,⑧K,⑨ A01 ,⑩D



  ①GR表示型號:村田貼片電容包含GC,GJ,GM,GQ,GR,KR,LL。



  ②M表示系列:村田貼片電容包含H,M,A,D,3,J,L。



  ③18表示電容尺寸:村田貼片電容尺寸EIA 包含01005,015015,0201,0202,0303,02404,0402,0603,0805,1111,1206,1808,1812,2220。



  ④8表示高度尺寸:村田貼片電容用代號1表示0.125mm,2表示0.2mm,3表示0.3mm,4表示0.4mm,5表示0.5mm,6表示0.6mm,7表示0.7mm,8表示0.8mm,9表示0.85mm,A表示1.0mm,B表示1.25mm,C表示1.6mm,D表示2.0mm,E表示2.5mm,M表示1.15mm,Q表示1.5mm,S表示2.8mm,X表示按個別尺寸規格規定,KR系列除外。



  ⑤R7表示材質代號:常用的材質代號有5C(COG也叫NPO),F5(Y5V),R6(X5R),R7(X7R)。



  ⑥1H表示額定電壓,村田貼片電容用0E表示DC2.5V,0G表示DC4V,0J表示DC6.3V,1A表示DC10V,1C表示DC16V,1E表示DC25V,1H表示DC50V,1J表示DC63V,1K表示DC80V,2A表示DC100V,2D表示DC200V,2E表示DC250V,2W表示DC450V,2H表示DC500V,2J表示DC630V,3A表示DC1KV,3D表示DC2KV,3F表示DC3.15KV,YA表示DC35V。



  ⑦103表示靜電容量:由3位字母表示,單位為皮法(PF)。第一位和第二位數字位有效數字,第三為數字表示有效數字后0的個數,有小數點時以大寫字母R表示。此時,所有數字均為有效數字.如果包含有任何不是R的字母,則表明該特指的品名是一個非標準的部件。



  ⑧K表示靜電容量公差:村田貼片電容B表示±0.1PF,C表示±0.25PF,D表示±0.5PF(10PF以下),±0.5(10PF以上),F表示±1%,G表示±2%,J表示±5%,K表示±10%,M表示±20%,W表示±0.05PF。



  ⑨A01表示個別規格代號(不包括LLR)由3位數字表示。



  ⑩D表示包裝方法。
