超全的貼片電阻封裝尺寸及命名方式知識，貼片電阻在我們的認知當中就是一個電子元件，或者是一個電路中的小小的配件，貼片電阻電容非常小，在大大的電路中貼片電阻更是小得不讓人察覺，但是貼片電阻的作用則是非常強大的，下面小編會為大家詳細介紹貼片電阻的封裝尺寸、命名方式和電阻的阻值計算方法等知識。

　　貼片電阻功率及封裝尺寸：0805封裝尺寸/0402封裝尺寸/0603封裝尺寸/1206封裝尺寸。

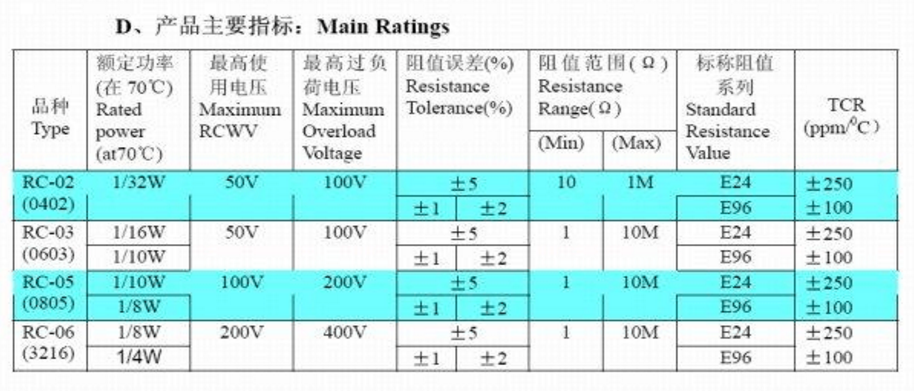

　　貼片電阻封裝尺寸對應的功率：
　　0201 1/20W
　　0402 1/16W
　　0603 1/10W
　　0805 1/8W

　　1206 1/4W

　　貼片電阻封裝對應的封裝尺寸：
　　0402=1.0mmx0.5mm
　　0603=1.6mmx0.8mm
　　0805=2.0mmx1.2mm
　　1206=3.2mmx1.6mm
　　1210=3.2mmx2.5mm
　　1812=4.5mmx3.2mm

　　2225=5.6mmx6.5mm

　　國內貼片電阻的命名方式：
　　1、5%精度的命名：RS-05K102JT
　　2、1%精度的命名：RS-05K1002FT
　　R -表示電阻
　　S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
　　05 -表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
　　K -表示溫度系數為100PPM，
　　102-5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=10000Ω=1KΩ。1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002=100000Ω=10KΩ。
　　J -表示精度為5%、F-表示精度為1%。
　　T -表示編帶包裝
　　1、貼片電阻的阻值表示與貼片電容容值表示都是數字與“R”組合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是說“R”表示點“。”的意思，而101后面個位數的“1”表示的是帶有1個0，例如102表示10000。
　　2、電阻上的數字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.

　　3、怎樣區分貼片的電阻與電容，由于電阻上面有白色的字體表示，所以除端角外背景顏色應該是黑色的，而電容上就沒有字體表示，也不會有黑色的顏色，因為有黑色的話容易讓人產生誤會電容被氧化。

　　貼片電阻的阻值計算方式：
　　貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%；
　　±5%精度的常規是用三位數來表示例例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω，這樣就是5100歐，1000Ω=1KΩ，1000000Ω=1MΩ；
　　為了區分±5%，±1%的電阻，于是±1%的電阻常規多數用4位數來表示；
　　這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ。

　　超全的貼片電阻封裝尺寸及命名方式知識內容就到這里，貼片電阻的體積雖小作用可是不窮大，如果有需要了解貼片電阻、電容、電感、二三極管產品或產品相關知識的可以聯系容樂電子，我司作為一家專業的電子元件代理商，很高興為大家服務。
