LRC數字電橋如何測量兆歐級高阻值抗電阻問題

  • 編輯: 深圳容樂電子官網
  • 發表時間:2021-07-05

最近有一些客戶反映,用不同的品牌LRC數字電橋或者同一品牌的LRC數字電橋的不同型號對兆歐級高阻值電阻測量時,結果偏差很大,甚至是安捷倫、同惠的產品也是這樣,經過我們咨詢儀器廠家工程師查閱了技術文獻,工程師走訪了一些遇到這樣問題的客戶,儀器廠家工程師給出一下的解釋,基本解決了LRC數字電橋如何測量兆歐級高阻值電阻的問題。

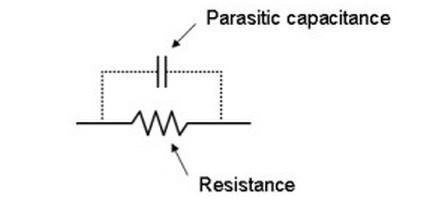

如下圖所示,高阻值包含一個寄生pF級電容,這個電容與電阻是并聯:


儀器工程師確認當使用LRC數字電橋測試高阻值電阻時,應選擇Cp-Rp測試功能(并聯等效電路模式),使測試電路模式與電阻的實際等效電路想匹配,如下圖所示:


上圖中,Xp代表寄生電容在測試頻率上的電抗(電容性阻抗)。公式“D”代表電阻在測試頻率上的損耗因素。


如果使用R-X測試功能來測試電阻,那么LRC采用的如下所示的串聯等效電路:


串聯等效電路模式(R-X測量中)不同于高值電阻的實際并聯等效電路。因此R-X模式中的被測電阻與實際并聯電阻(RP)不一致。從理論上講,串聯電阻(Rs)與并聯電阻(Rp)的關系可用等式RS=Rp*D2(1+D2)表示。此處串聯和并聯等效電路的損耗因數(D)值是相等的:



當D值不夠高(純電阻性)時,串聯電阻(Rs)總是低于并聯電阻(Rp.



所以,你在使用LRC數字電橋測量高阻值電阻時,請選擇Cp-Rp測試功能(并聯等效電路模式)。或者你可以使用萬用表M歐檔進行測試及購買專業電阻測試儀設備。
