風華貼片電容規格型號對照表的詳細說明

風華貼片電容的規格型號對照表使用特點以及詳細參數說明如下：

1、風華貼片電容生產工序嚴格、參數、型號不同，生產標準不同；

2、按工業標準民尺寸生產，小型化，組裝密度高；
3、可靠性高，使用壽命長，防潮性、抗腐蝕性好；
4、設計靈活，可根據用戶要求生產。

此類介質材料的電容器為Ⅰ類電容器，包括通用型高頻 COG、COH 電容器和溫度補償型高頻 HG、LG、PH、RH、SH、TH、UJ、SL 電容器。其中 COG、COH 電容器電性能最穩定，幾乎不隨溫度、電 壓和時間的變化而變化，適用于低損耗，穩定性要求高的高頻電路，HG、LG、PH、RH、SH、TH、UJ、SL 電容器容量隨溫度變化而相應變化，適用于低損耗、溫度補償型電路中。

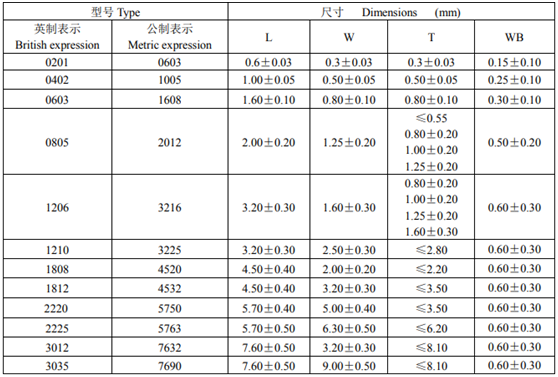

風華貼片電容尺寸及結構

型號規格表示方法： HOW TO ORDER

 0805    CG    101      J     500    N     T

①      ②     ③      ④     ⑤     ⑥    ⑦

說明NOTES:

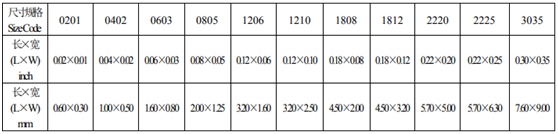

①   尺寸  DIMENSIONS

②介質種類 DIELECTRIC STYLE

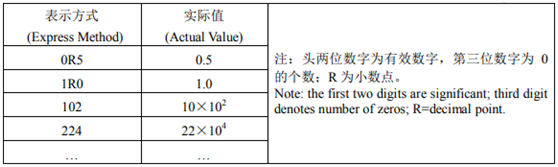

③標稱容量 NOMINAL CAPACITANCE       單位：pF

④ 容量誤差 CAPACITANCE TOLERANCE

備注：B、C、D 級誤差適用于容量≤10pF 的產品。

⑤ 額定電壓 RATED VOLTAGE           單位：V

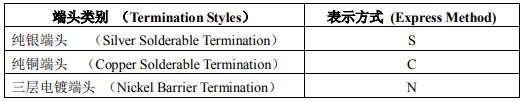

⑥端頭材料 TERMINAL MATERIAL STYLES
