常見貼片電阻的命名方式?電子行業采購人員入門必看

  • 編輯: 深圳容樂電子官網
  • 發表時間:2022-04-28

電子物料包含有貼片電阻、貼片電容、插件電容、二三極管、干簧管、MOS管、IC、各種芯片等等,很多剛剛進入采購行業的人員來說,快速掌握電子元件的命名規則是非常重要的,今天一起來分享貼片電阻的的命名規則?


貼片電阻的的命名規則:


貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度,常規用的最多的是±1%和±5

±5%精度的常規是用三位數來表示例例512,前面兩位是有效數字,第三位數2表示有多少個零,基本單位是Ω,這樣就是5100歐,1000Ω1KΩ1000000Ω=1MΩ

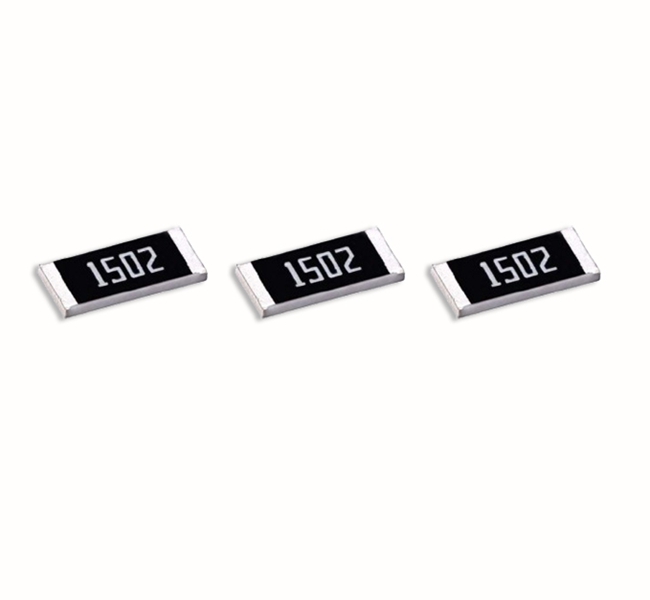

為了區分±5%,±1%的電阻,于是±1%的電阻常規多數用4位數來表示,

這樣前三位是表示有效數字,第四位表示有多少個零4531也就是4530Ω,也就等于4.53KΩ

貼片電阻 22.jpg


      貼片電阻的的命名規則:


5%精度的命名:RS-05K102JT

1%精度的命名:RS-05K1002FT

R -表示電阻

S -表示功率04021/16W06031/10W08051/8W12061/4W12101/3W18121/2W20103/4W25121W

05 -表示尺寸(英寸):02表示040203表示060305表示080506表示12061210表示12101812表示181210表示121012表示2512

K -表示溫度系數為100PPM

1025%精度阻值表示法:前兩位表示有效數字,第三位表示有多少個零,基本單位是Ω10210000Ω1KΩ10021%阻值表示法:前三位表示有效數字,第四位表示有多少個零,基本單位是Ω1002100000Ω10KΩ

J -表示精度為5%、F-表示精度為1%。

T -表示編帶封裝

1、貼片電阻的阻值表示與貼片電容容值表示都是數字與“R”組合表示的。譬如:3ohm3R0表示,10ohm100表示,100ohm101表示,也就是說“R”表示點的意思,而101后面個位數的“1”表示的是帶有10,例如102表示10000

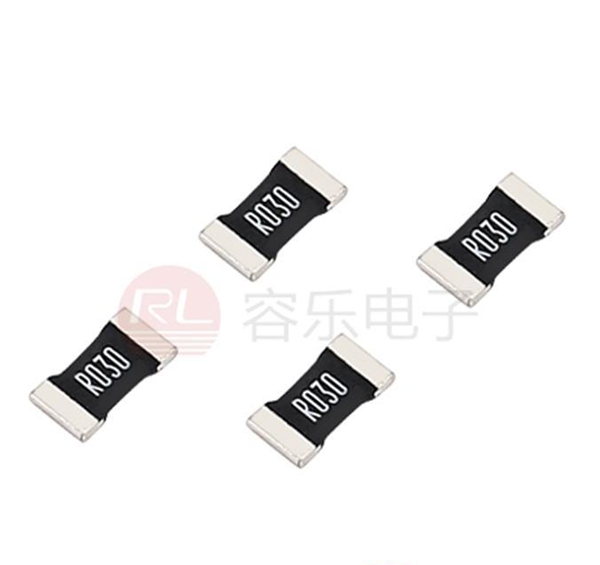

2、電阻上的數字和字母表示的就是阻值,R002就表示0.002ohm180表示的就是18ohm.

3、怎樣區分貼片的電阻與電容,由于電阻上面有白色的字體表示,所以除端角外背景顏色應該是黑色的,而電容上就沒有字體表示,也不會有黑色的顏色,因為有黑色的話容易讓人產生誤會電容被氧化了
