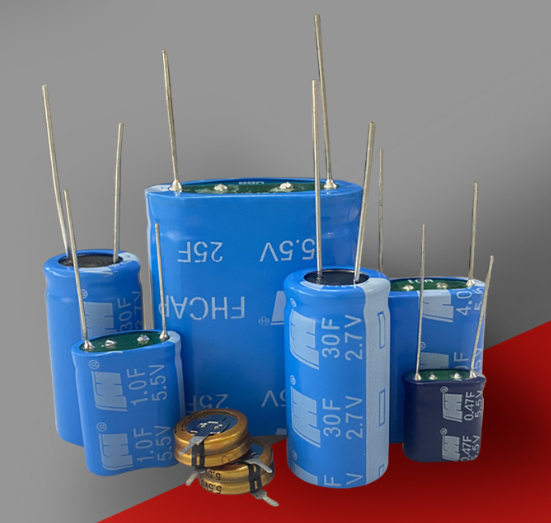

FH2R7L505M-N0824、FH2R7L105M-N0612超級電容在LED電源中的使用

  • 編輯: 深圳容樂電子官網
  • 發表時間:2022-06-16

  FH2R7L505M-N0824、FH2R7L105M-N0612超級電容在LED電源中的使用,解決了哪些問題,值得推薦的地方是什么?

  LED制造技術逐漸前沿,逐步在信號指示、醫療設備、儀器儀表等替代傳統照明方式,LED不僅具有發光效率高、控制方便、壽命長等常規有點之外,還有環保和節能的特點。

  LED 的穩定和高效率工作依賴于其驅動電源的驅動方式及效率,整個系統主要由太陽能電池、充電穩壓電路、超級電容、升壓電路、控制電路、LED六個部分組成:

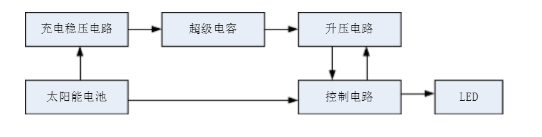

  其工作原理框圖如下:


  實現自動控制的原理:

  首先由充電穩壓電路控制太陽能電池給超級電容充電,然后超級電容連接升壓電路進行升壓給后續電路供電。

  其次控制電路通過比較太陽能電池電壓與超級電容電壓,太陽能電池電壓與設定的基準電壓來決定是否開啟LED。

  二、主要電路

  1.充電及穩壓電路

  在充電及穩壓電路中我們需要用到兩種二極管“肖特基二極管和穩壓二極管”,主要目的是保護電容,他們有限制電容兩端電壓作用,還能控制太陽能電池對超級電容充電。

  肖特基二極管:用來防止在光線較弱時超級電容通過太陽能電池放電;

  穩壓二極管:用來限制電容量兩端的最高電壓;

  2.升壓電路的作用

  升壓電路使用中將用到一個BL8530芯片、一個電感、一個電解電容、一個肖特基二極管,用來給整個后續電路提供一個穩定的3.3V的電壓用于使后續電路如LED,比較器正常工作。

  3.控制電路使用

  控制電路用來控制LED在光弱環境下處于開啟狀態、光強環境下則處于關閉狀態;

  在控制電路中還會使用到兩個電壓比較器:比較器1、驗證電容是否有電、比較器2、驗證外界光線是強是弱。

  4、控制電路需要同時滿足兩個條件才會開啟LED燈

  -外界光線足夠弱,弱到太陽能電池的電壓低于設定的基準電壓

  -低于超級電容電壓時

  超級目前的使用已經非常廣泛了,國內超級電容代理商中容樂電子擁有十幾個超級電容品牌代理的授權,包括:風華電阻、風華電容、三星電容、厚聲電阻、國巨電容、國巨電阻、順絡電感、太誘電容、旺詮電阻、村田電容、AVX鉭電容、鋁電解、磁珠等品牌。屬于國內知名超級電容代理廠家。


容樂電子-超級電容
